Un diagrama de control y fuerza para motores eléctricos consta de dos partes esenciales que interactúan en conjunto: el circuito de fuerza (o potencia) y el circuito de mando (o control). A continuación, se muestra un esquema de ejemplo correspondiente a un arranque y paro de un motor trifásico.
El uso de un circuito de control para manejar de forma indirecta cargas de gran potencia fue uno de los avances más importantes en la automatización industrial. Mediante relés y contactores, es posible accionar altas corrientes y tensiones empleando pequeñas señales de mando, garantizando la seguridad del operador y la integridad de las máquinas eléctricas.
Componentes principales de un diagrama de control y fuerza
Tanto el circuito de fuerza como el circuito de mando poseen elementos específicos que resulta fundamental comprender para interpretar correctamente los diagramas de maniobra en motores eléctricos.
1. Diagrama de Fuerza o Potencia
El circuito de fuerza o potencia es por donde circula la energía principal para alimentar la carga (el motor). Por lo general, está integrado por los siguientes componentes de maniobra y protección:
Disyuntor (Protección termomagnética)
El disyuntor o interruptor termomagnético es el primer elemento del circuito de fuerza. Su función principal es interrumpir automáticamente el paso de la energía cuando detecta sobrecargas o cortocircuitos, protegiendo la instalación eléctrica.
Contactor (Maniobra y control)
El contactor es el dispositivo clave para la maniobra del motor. Funciona mediante un electroimán interno que, al energizarse desde el circuito de control, cierra mecánicamente sus contactos de potencia para dar paso a la corriente principal. Según la instalación, las bobinas de activación pueden operar a baja tensión en corriente continua (ej. 24 VDC) o a corriente alterna (ej. 110 VAC / 220 VAC).
Relé Térmico (Protección contra sobrecarga)
El relé térmico es un dispositivo electromecánico diseñado específicamente para resguardar los motores contra sobrecalentamientos sostenidos o sobrecargas moderadas, prolongando la vida útil del equipo.

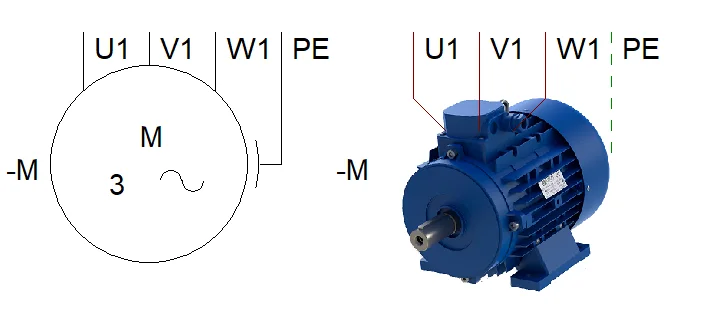

Motor Eléctrico (Carga principal)
Es la carga receptora que transforma la energía eléctrica en trabajo mecánico. Puede ser un motor monofásico o trifásico; sin embargo, la lógica de maniobra y control sigue los mismos principios fundamentales.
Lectura recomendada: Consulta la guía paso a paso sobre el diagrama de arranque y paro de un motor eléctrico.
2. Diagrama de Control o Mando
El circuito de mando permite accionar el sistema de forma segura operando a bajas corrientes. Su función es alimentar o desenergizar las bobinas de los contactores y relés para conmutar los contactos de potencia.

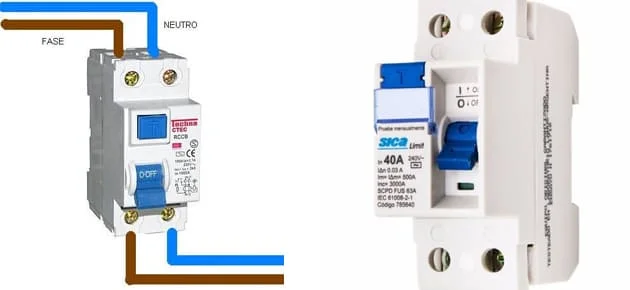

Disyuntor Monofásico (Protección del circuito de mando)
En la rama de control también se instala un disyuntor de protección, generalmente monofásico, ya que solo alimentará la bobina del contactor, elementos de señalización, temporizadores y alarmas.
Pulsadores e Interruptores (Interfaz hombre-máquina)
Los pulsadores de marcha/paro, selectores e interruptores de posición son los elementos mediante los cuales el operador envía las órdenes de encendido, detención o cambio de giro al circuito.
Luces Piloto y Señalización
Las luces piloto o lámparas de señalización indican de forma visual el estado del sistema (marcha, paro, falla por sobrecarga) de forma local o en tableros de control remotos.
Diferencia clave: Los contactos de fuerza conducen la corriente principal hacia el motor y soportan altas cargas. En cambio, los contactos auxiliares manejan pequeñas corrientes para realizar enclavamientos, señalización y automatismos. Descubre más sobre el circuito de arranque y paro aquí.
Video explicativo: Diagrama de circuito de control y fuerza
A continuación, puedes complementar lo aprendido con el siguiente video explicativo, donde se analiza de manera gráfica la diferencia y conexión entre un circuito de mando y uno de fuerza:
Esperamos que esta explicación te haya sido de utilidad para tus proyectos de automatización y controles eléctricos.
