Inversión de Giro de un Motor Trifásico: Diagramas y Conexión

Para realizar la inversión de giro de un motor trifásico basta con alternar o intercambiar la posición de dos de sus tres fases de alimentación en cualquier punto de la instalación. Al permutarse dos fases (por ejemplo, L1 por L2), la dirección del campo magnético giratorio en el estator se invierte, obligando al rotor a girar en sentido contrario.

¿Cómo funciona la inversión de giro en un motor trifásico?

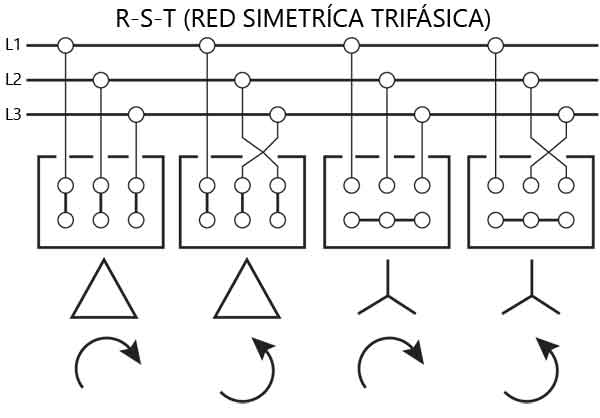

El principio de funcionamiento es exactamente el mismo sin importar si el motor eléctrico está conectado en Estrella (Y) o en Delta / Triángulo (Δ). Un motor asíncrono trifásico funciona creando un campo magnético rotativo mediante la secuencia de fases electromagnéticas (L1 – L2 – L3).

Si la secuencia original de alimentación es L1 → U, L2 → V, L3 → W, el motor girará en sentido horario. Si modificamos la conexión a L2 → U, L1 → V, L3 → W, el sentido del campo magnético cambia instantáneamente a antihorario.

Formas de realizar la inversión de giro

• Directamente en la caja de bornes: Si la máquina o equipo siempre operará en una única dirección fija, la conmutación de fases se realiza manualmente cambiando de lugar los puentes o cables en los bornes U1, V1, W1.
• Mediante Lógica Cableada (Contactores y Pulsadores): Es el método industrial estándar. Se emplean dos contactores principales (K1M y K2M) comandados por una botonera de control. Un contactor alimenta el motor con la secuencia directa y el otro invierte dos líneas de fase.
• Mediante Variador de Frecuencia (VFD) o PLC: En automatización moderna, la inversión se realiza por software mediante un relé programable o enviando la señal al variador de velocidad, lo que permite un cambio de sentido suave y progresivo sin picos de corriente.

Componentes requeridos para el circuito con contactores

Diagramas de fuerza y mando explicados paso a paso

A continuación se analizan los diagramas eléctricos de potencia (fuerza) y de control (mando) para comprender el comportamiento de la instalación según el estado de operación:

1. Estado de falla o disparo del relé térmico

Ante una sobrecarga mecánica, el relé térmico se dispara abriendo el circuito de mando para desenergizar las bobinas de los contactores. Simultáneamente, el contacto auxiliar 97-98 ilumina la luz piloto amarilla para advertir al operador de la falla.

2. Estado en reposo (Motor apagado)

Mientras no se accione ningún pulsador de marcha, los contactores K1M y K2M permanecen abiertos. En el circuito de mando, la corriente pasa por los contactos normalmente cerrados (NC), manteniendo encendida la luz piloto roja indicando que la máquina está parada.

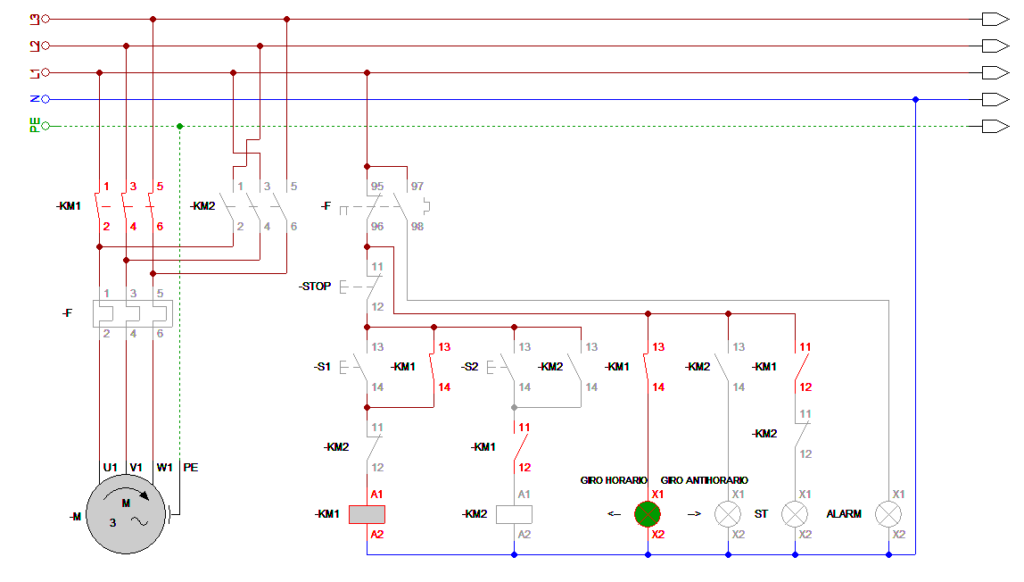

3. Marcha en sentido horario (Giro a la derecha)

Al accionar el pulsador de marcha S2, se energiza la bobina del contactor K1M. Los contactos de fuerza se cierran permitiendo la entrada directa de las tres fases L1, L2 y L3 al motor. Una luz piloto verde señala la marcha correcta hacia la derecha.

4. Marcha en sentido antihorario (Giro a la izquierda)

Al presionar el pulsador S3, se activa el contactor K2M. La red de potencia intercambia las fases L1 y L3 antes de ingresar a los bornes del motor, obligando al estator a invertir la rotación de su campo magnético.

Importancia del Enclavamiento Eléctrico y Mecánico

¡Atención técnica fundamental! Si los contactores K1M y K2M llegaran a activarse al mismo tiempo, se produciría un cortocircuito bifásico violento entre las fases intercambiadas.

Para evitar accidentes y daños catastróficos en el cuadro eléctrico, es obligatorio implementar un enclavamiento eléctrico cruzado: se coloca un contacto auxiliar normalmente cerrado (NC) del contactor K2M en la rama de alimentación de la bobina de K1M, y viceversa. De este modo, mientras un contactor esté activo, es físicamente imposible que la bobina del otro reciba tensión.

Videotutorial y simulación en CADe SIMU

Para profundizar en el diseño e interpretación de planos con herramientas de simulación técnica como CADe SIMU, te recomendamos ver el siguiente video explicativo sobre la maniobra de control y potencia:

Preguntas Frecuentes sobre la Inversión de Giro

¿Qué sucede si invierto las tres fases en lugar de dos?

Si se cambian las tres fases al mismo tiempo (L1 → L2, L2 → L3, L3 → L1), la secuencia de fase efectiva no cambia, por lo que el motor seguirá girando en la misma dirección original. Para lograr la inversión siempre se deben modificar exactamente dos fases y mantener una fija.

¿Se debe detener el motor antes de hacer la inversión de giro?

En lógica cableada estándar con contactores, es indispensable pulsar primero el botón de Paro (S1) antes de invertir el sentido para evitar corrientes pico extremas y fatiga mecánica en el eje. En instalaciones automatizadas con variador de frecuencia (VFD), la rampa de frenado y aceleración en sentido opuesto se gestiona electrónicamente sin sufrir picos de sobreintensidad.

¿Aplica este método igual para conexiones Estrella y Delta?

Sí, el principio electromagnético se aplica a la línea trifásica de alimentación. Independientemente de cómo estén conectados los bobinados internos de la placa de bornes (Y o Δ), intercambiar dos fases de la red principal cambiará el sentido de rotación.
