El fusible es uno de los elementos de protección más simples, estos se abren una vez que sobrepasa la corriente nominal que el mismo soporta desenergizando el circuito e impidiendo que otros dispositivos de mayor costo o importancia sufran daños por sobre corriente.

Aquí tienes más símbolos eléctricos que ver.

¿Qué es un fusible eléctrico?

En la electricidad, se denomina fusible a un dispositivo constituido por un soporte adecuado y un filamento o lámina de un metal o aleación de bajo punto de fusión que se intercala en un punto determinado de una instalación eléctrica para que se funda (por efecto Joule) cuando la intensidad de corriente supere (por un cortocircuito o un exceso de carga) un determinado valor que pudiera hacer peligrar la integridad de los conductores de la instalación con el consiguiente riesgo de incendio o destrucción de otros elementos.

El fusible eléctrico, denominado inicialmente aparato de energía y de protección contra sobrecarga de corriente eléctrica por fusión, es el dispositivo más antiguo de protección contra posibles fallos en circuitos eléctricos.

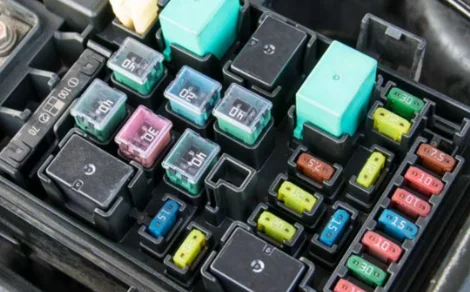

Ejemplo de aplicación de un fusible eléctrico

Simbología eléctrica de un fusible

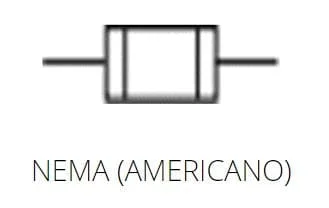

• Nema (Símbolos Eléctricos Americanos)

La Asociación Nacional de Fabricantes Eléctricos (National Electrical Manufacturers Association, NEMA) es la asociación de fabricantes estadounidenses de equipos eléctricos que define el principal conjunto de normas de construcción para Estados Unidos y Canadá.

• IEC (Símbolos Eléctricos Europeos)

La Comisión Electrotécnica Internacional (CEI), también conocida por su sigla en inglés IEC (International Electrotechnical Commission), es una organización de normalización en los campos: eléctrico, electrónico y tecnologías relacionadas.

Espero que esta información te haya sido de mucha utilidad, te invito a compartir esta pagina con tus compañeros y nos ayudaría muchísimo. Aquí te dejare un video sobre los fusibles eléctricos y sus tipos por si te interesa conocer más sobre ellos.
