Circuitos Electricos

Aquí vas a ver que es un circuito eléctricos y cuales son las partes o los elementos que lo conforman, además verás cuáles son los tipos de circuitos que existen así como los tipos de corrientes y los componentes principales que interactúan en los circuitos eléctricos tales como la corriente, la resistencia y el voltaje.

¿Qué es un circuito eléctrico?

Un circuito eléctrico es un conjunto de elementos eléctricos interconectados entre sí que permiten generar, transportar y aprovechar la energía eléctrica para convertirla en otro tipo de energía, como puede ser energía térmica, energía luminosa (bombilla) o energía mecánica (motor).

Elementos de un circuito eléctrico

Las partes que conforman un circuito eléctrico básico se pueden resumir en tres que son el generador o fuente, los conductores y el receptor.

Generador: El generador es el que se encarga de producir una diferencia de potencial o voltaje para poner en movimiento a los electrones o lo que es lo mismo la corriente a través del circuito. Ejemplo de estos son una batería, una pila, un dínamo, un alternador o una fuente de alimentación electrónica.

*Nota: Recuerda que existen dos tipos de corriente, la corriente alterna y corriente continua.

Conductores: Los conductores son el camino que recorrerán los electrones o la corriente para llegar a receptor. Estos son por lo general alambres de cobre o aluminio que son materiales que ofrecen poca resistencia al paso de la corriente.

Receptores: Estos son los aparatos eléctricos que transforman la energía eléctrica que les llega en otro tipo de energía, como puede ser una lampara que la convertirá en luz o un motor que convierte la energía eléctrica en movimiento.

Elementos adicionales de un circuito eléctrico

Los circuitos eléctricos un más complejos tienen unos elementos adicionales que permiten interactuar con el mismo y hacerlos más funcionales. Estos son los elementos de mando o control y los elementos de protección.

Los elementos de mando o control: Son aquellos que permiten controlar a voluntad el paso de la corriente eléctrica dentro del circuito. Algunos ejemplos de estos elementos son los interruptores, pulsadores, conmutadores, entre otros.

Los elementos de protección: Son aquellos que sirven para proteger al circuito o al usuario de sobre cargas y sobretensiones. Evitando que se dañen maquinas como pueden ser motores eléctricos que resultan ser costosos, como ejemplos de estos elementos de protección tenemos a los fusibles, Magnetotérmicos, Interruptores o Breakers Diferenciales, etc.

Aquí te dejamos un breve video sobre las partes de un circuito eléctrico para que lo veas de una forma más grafica y lo puedas entender fácilmente.

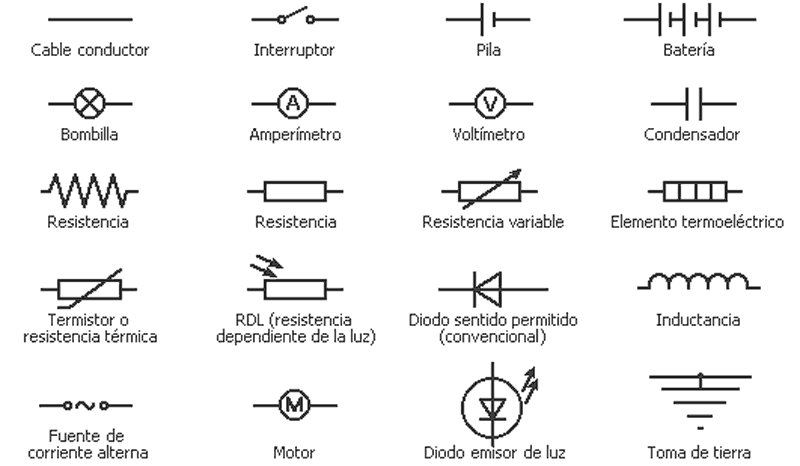

Símbolos Eléctricos

Los símbolos eléctricos nos ayudan a relacionar elementos reales con figuras más simples y fáciles de dibujar para realizar interpretaciones y análisis rápidos del circuito. Veamos símbolos eléctricos básicos algunos de los más comunes.

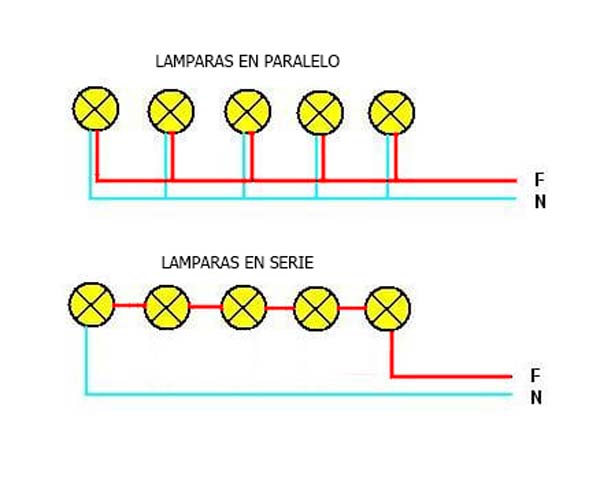

Tipos de circuitos eléctricos

Ya que conoces los símbolos eléctricos básicos, podemos mostrarte cuales son los tipos de circuitos eléctricos. Esta clasificación se realiza dependiendo de como se conectan las cargas o receptores entre sí.

Circuitos en Serie

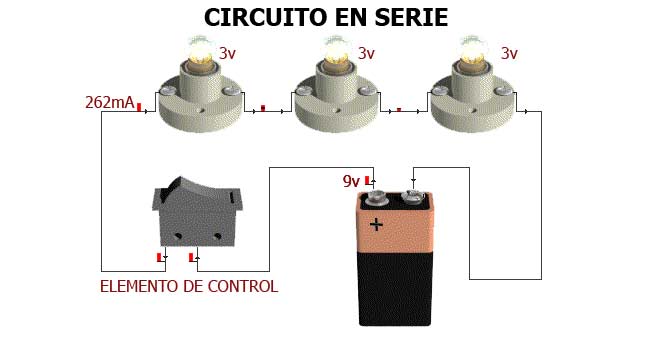

En los circuitos en serie las cargas se conectan una a continuación de la otra. Esto quiere decir que el final del terminal de un elemento receptor es el principio del otro. Veamos un ejemplo.

Características de un circuito eléctrico en serie

• Esten este tipo de circuitos la intensidad o la corriente que atraviesa todos los receptores es la misma, y es igual a la total del circuito. La corriente se mide en Amperes (A).
• El voltaje se divide entre todas las resistencias del circuito.
• La resistencia total mediad en (Ω) será la suma algebraica de todas la resistencias del circuito.
• En el circuito serie existe una dependencia entre los elementos por ende si uno de ellos falla los demás se verán afectados.

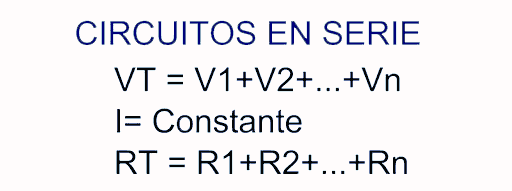

Formulas de circuitos en serie:

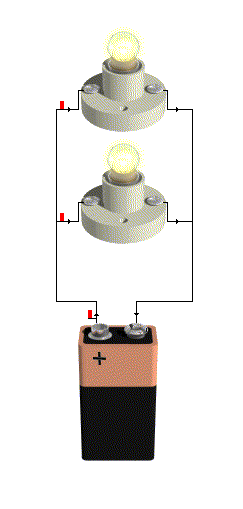

Circuitos en paralelo

En los circuitos eléctricos en paralelo las cargas se conectan uniendo todas las entradas y todas las salidas de los mismos.

Características de un circuito eléctrico en paralelo

• En este el voltaje que le llega a cada receptor es el mismo.
• La resistencia total del circuito se calculara de de la siguiente manera Rt=1/(1/R1+1/R2…) y será menor que la menor resistencia del circuito.
• La corriente total se divide entre todos los ramales de receptores que se alimenten y será igual a la suma de todas las corrientes individuales del circuito de forma It=I1+I2…
• En el circuito paralelo no existe dependencia entre las cargas, pues si una falla la otra sigue funcionando.

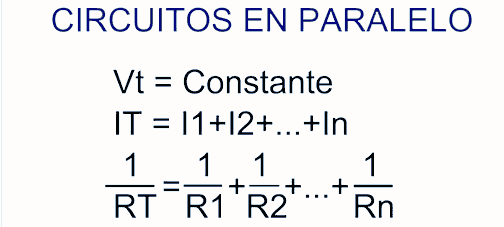

Formulas de circuitos en paralelo:

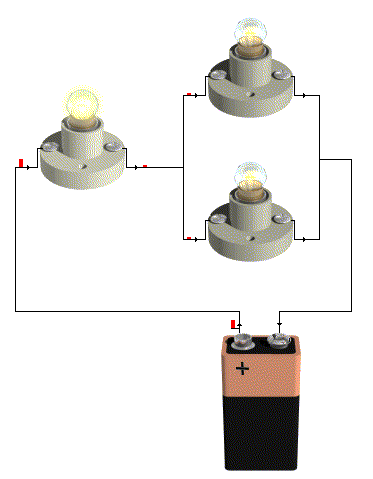

Circuitos mixtos o serie-paralelo

Esto unen las características de los tipos de circuitos anteriormente mencionados, ya que poseen elementos que se conectan en paralelo entre si y también en serie.

Esperamos que este contenido haya sido de mucha ayuda para ti. Te invitamos a seguir informándote sobre estos temas tan interesantes.
